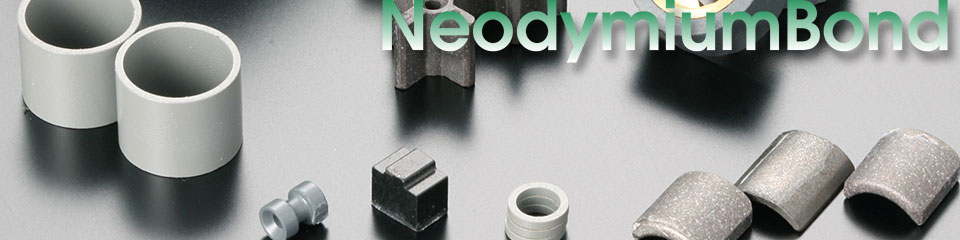

ネオジボンド磁石の概要
▋ネオジボンド磁石 材質説明
磁石粉をプラスチック樹脂と混合して成型固化した磁石です。
樹脂を混合しているため、複雑形状、肉薄形状が可能で、仕上げ加工をしなくても高い寸法精度が得られます。
着磁の方向に制限のない等方性であり、着磁磁場も比較的小さくて済みますから多極着磁品にも適しています。

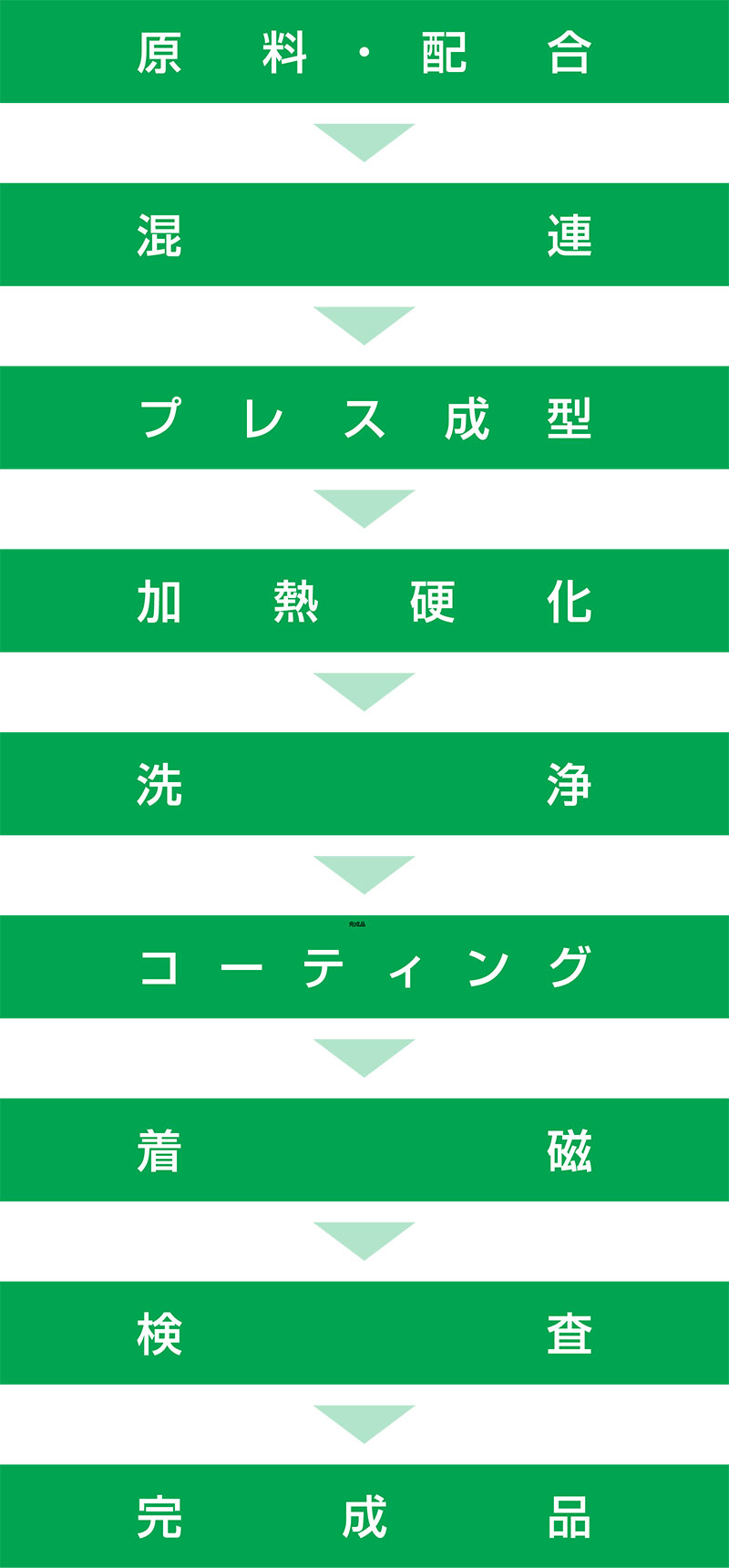

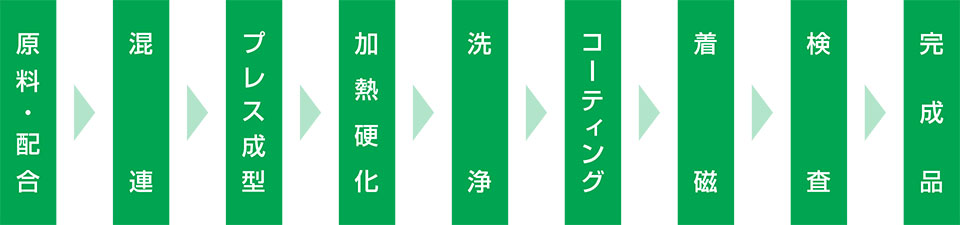

▋ネオジボンド磁石 製造工程
| 原料成分 |
|---|
| ネオジウム磁石粉（Nd-Fe-B）、エポキシ樹脂 |
▋ネオジボンド磁石 素材特性
| グレード | 残留磁束密度 Br | 保磁力 Hcb | 保磁力 iHc | 最大エネルギー積 (BH)max | 密 度 | 必要な着磁磁界 |
|---|---|---|---|---|---|---|
| mT |
kA/m |
kA/m | kJ/m³ |
g/cm³ | kA/m | |
| kG | kOe | kOe | MGOe | kOe | ||
| NPC-2 | 300 ～ 400 | 160 ～ 240 | 400～560 | 16 ～ 24 | 4.0～5.0 | >1600 |
| 3.0 ～ 4.0 | 2.0 ～ 3.0 | 2.0～3.0 | 2.0 ～ 5.0 | >20 | ||
| NPC-6 | 500 ～ 600 | 320 ～ 360 | 560～720 | 40 ～ 48 | 5.3～5.8 | >1600 |
| 5.0 ～ 6.0 | 4.0 ～ 4.5 | 5.0～6.0 | 5.0 ～ 5.8 | >20 | ||
| NPC-8 | 600 ～ 650 | 360 ～ 440 | 640～800 | 60 ～ 68 | 5.8～6.1 | >1600 |
| 6.0 ～ 6.5 | 4.5 ～ 5.5 | 7.5～8.5 | 7.5 ～ 6.1 | >20 | ||
| NPC-10 | 680 ～ 710 | 400 ～ 480 | 640～800 | 76 ～ 84 | 5.8～6.1 | >1600 |
| 6.8 ～ 7.1 | 5.0 ～ 6.0 | 9.5～10.5 | 9.5 ～ 6.1 | >20 | ||
| NPC-12 | 720 ～ 770 | 440 ～ 520 | 720～880 | 88 ～ 96 | 6.1～6.5 | >1600 |
| 7.2 ～ 7.7 | 5.5 ～ 6.5 | 11.0～12.0 | 6.1 ～ 6.5 | >20 |
