キャップマグネット 角型

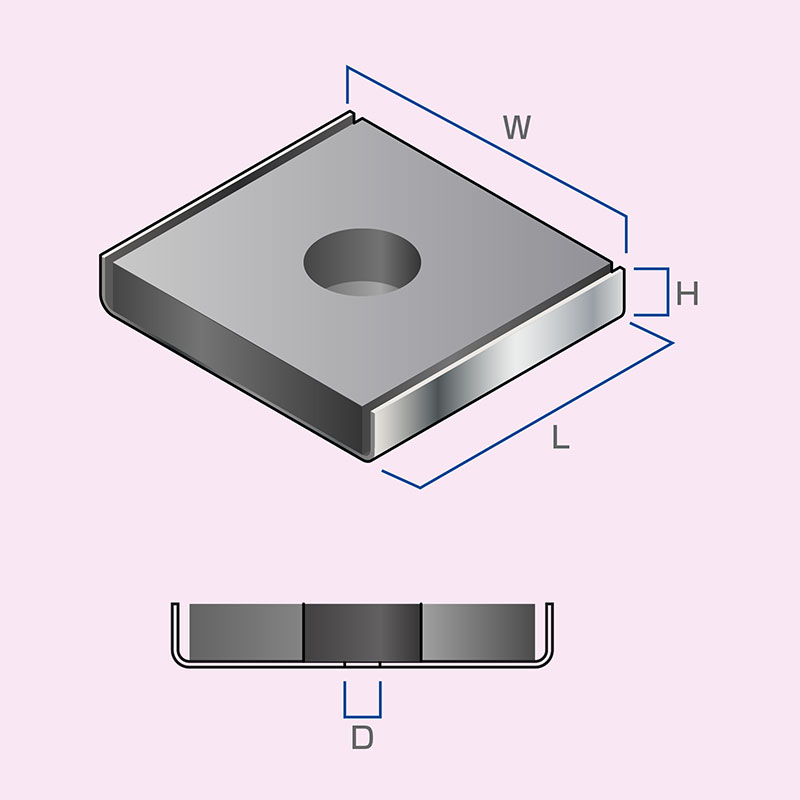

▋キャップマグネット 角型 外形図
OD=外径/H=高さ/D=穴径
▋キャップマグネット 角型 サイズ表
品 名 | 寸 法 | 穴 径 | 表面処理 | 使用磁石 |
|
---|---|---|---|---|---|
L×W×H | D | ||||
20L | 20mm×8mm×4mm | 無 | ユニクロメッキ | 異方性フェライト | 18.5mm×6mm×3mm |
25L | 25mm×24mm×7mm | φ5.1mm | ユニクロメッキ | 異方性フェライト | 25mm×19mm×4.5mm(φ5mm) |
26L | 26mm×11mm×6.3mm | 無 | ユニクロメッキ | 異方性フェライト | 25mm×8mm×5mm |
45L | 45mm×30mm×7mm | 無 | ユニクロメッキ | 異方性フェライト | 40mm×25mm×5mm |
60L | 60mm×24mm×7mm | 無 | ユニクロメッキ | 異方性フェライト | 50mm×20mm×5mm |
90L | 90mm×18mm×6mm | 無 | ユニクロメッキ | 異方性フェライト | 73mm×15mm×44mm |
● 上記以外のサイズにつきましては当社工場で製作いたします。お気軽にお問い合わせください。
オーダーメイドに関するご相談ははキャナックにお任せください。
お客様の用途にマッチした磁石をオーダーメイドで製作いたします。
工場で各種の母材からカット・研削加工しますので金型を必要とせず、試作・量産ともに迅速な対応が可能です。
詳しくは営業担当までお気軽にお問い合せください。
