永磁式プーリー型磁選機

磁石応用製品
  1. 永磁式プーリー型磁選機　用途
  2. 永磁式プーリー型磁選機　構成図
  3. 永磁式プーリー型磁選機　特徴
  1. 永磁式プーリー型磁選機　外形図
  2. 永磁式プーリー型磁選機　仕様

▋永磁式プーリー型磁選機　用途

  • ● ベルトコンベアの上部プーリー替りに設置し、コンベアより搬送される原料、廃棄物に含まれる鉄分を除きます（構成図参照）。

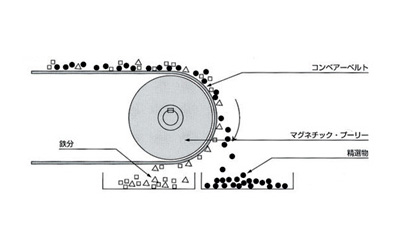

▋永磁式プーリー型磁選機　構成図

永磁式プーリー型磁選機　構成図

▋永磁式プーリー型磁選機　特徴

  • ● 磁力を発生するために電力が要らないので省エネになります。
  • ● 構造がシンプルで取付保守点検が容易です。
  • ● 用途に応じ形状は寸法表どうりで表面磁束密度が0.1T、0.3T、0.5T、と3種類を提供致しております。

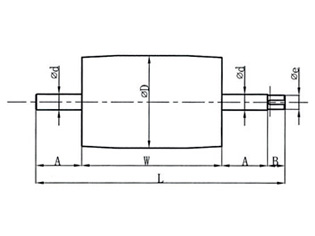

▋永磁式プーリー型磁選機　外形図

永磁式プーリー型磁選機　外径図

▋永磁式プーリー型磁選機　仕様

品番 ベルト巾
(mm)		 寸法(mm) 重量
(Kg)
φd W L φD A B φe
CHP16-30 250 35 300 580 162 120 40 30 20
CHP22-30 250 40 300 580 216 35 36
CHP22-35 300 350 660 130 50 45
CHP22-40 350 400 710 50
CHP27-30 250 300 610 265 60
CHP27-35 300 45 350 660 40 60
CHP27-40 350 400 710 75
CHP32-40 350 50 400 730 315 135 60 45 100
CHP32-45 400 450 780 110
CHP32-50 450 500 830 120
CHP32-55 500 60 550 880 55 135
CHP35-40 350 55 400 750 352 140 70 50 130
CHP35-55 500 60 550 900 55 175
CHP40-40 600 400 750 404 145 60 160
CHP40-55 750 550 900 205
CHP40-65 500 650 1000 240
CHP40-82 750 820 1170 300
CHP50-55 500 70 550 940 505 150 90 65 350
CHP50-82 750 820 1210 480
CHP50-110 1000 1100 1490 650
